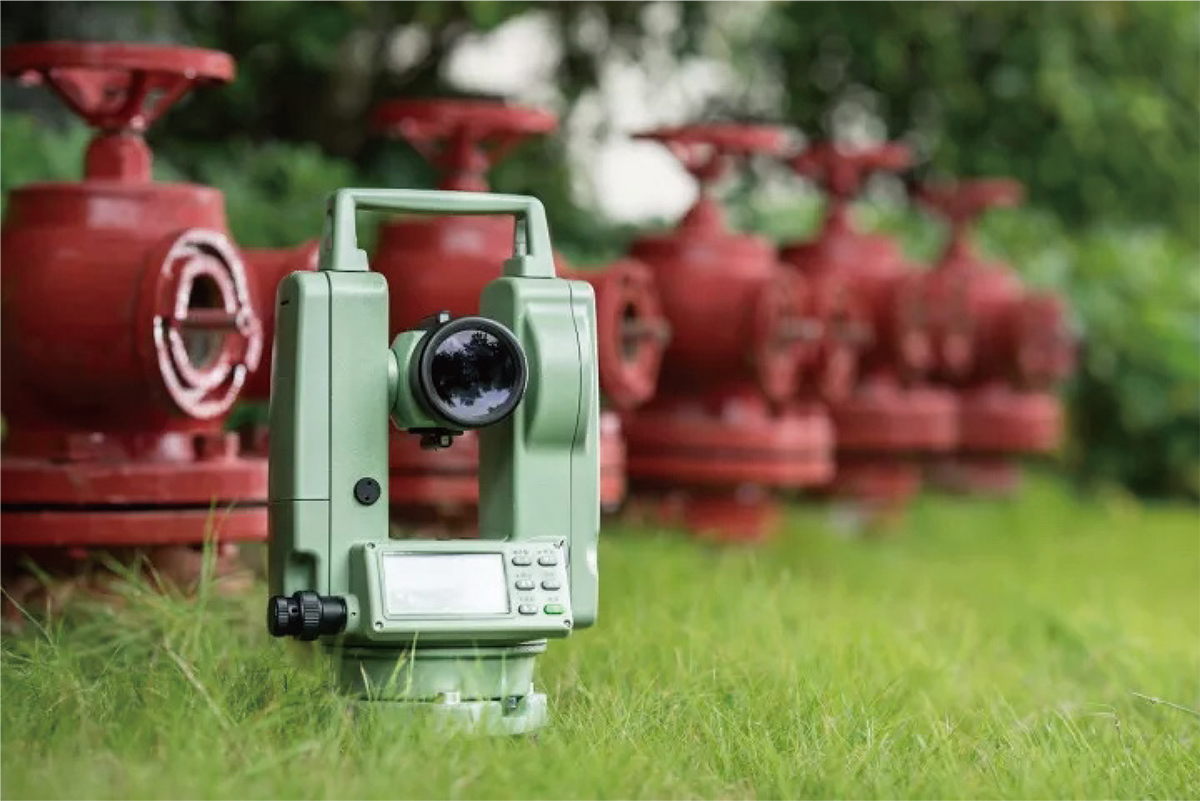

    三鼎DT-02/02L

    产品简介

    三鼎经纬仪系列,绝对编码测角,掉电式关机方位角不会改变,防水防尘性能优好,高能可充电电池,降阻电路优化设计,按键简洁、操作方便,信息显示符号直观,大屏幕、全中文显示。

    技术指标

    型号

    DT-02/DT-02L

    望远镜

    成像

    正像

    放大倍率

    30×

    有效孔径

    45mm

    分辨率

    3"

    视场角

    1°30′

    最短视距

    1.2m

    视距常乘数

    100

    视距加常数

    0

    筒长

    157mm/154mm

    角度测量

    测角方式

    绝对编码式

    光栅码盘直径(水平、垂直)

    79mm

    最小显示读数

    1"/5",可选

    探测方式

    水平角:对径   垂直角:对径

    测角单位

    360°/400gon/6400mil,可选

    精度

    2"

    水准器

    长水准器

    30″/2mm

    圆水准器

    8′/2mm

    电子补偿器

    系统

    液体电容式

    ⼯作范围

    ±3′

    分辨率

    1"

    激光对中器

    精度

    ±1.5mm(1.5m处)

    波⻓

    630nm~670nm

    激光等级

    ClassII

    光学对中器选配

    成像

    正像

    放大倍率

    调焦范围

    0.5m~∞

    视场角

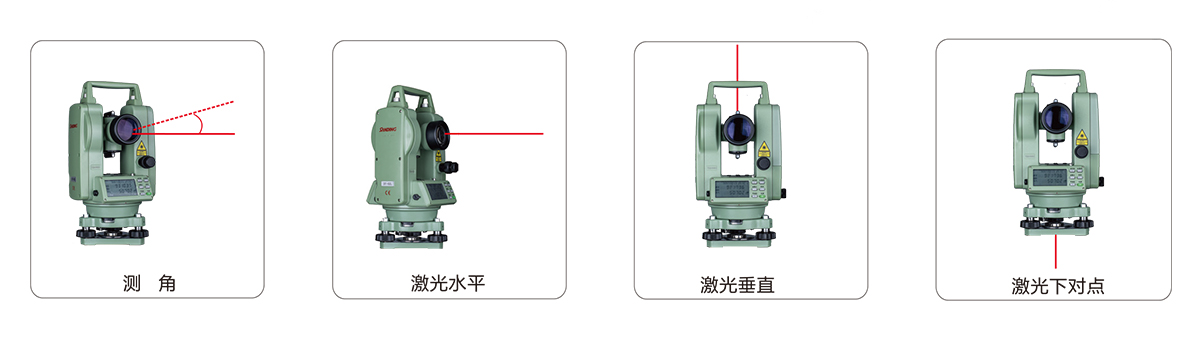

    激光指向(DT-02L)

    波⻓

    630nm~670nm

    激光等级

    ClassII

    最⼤距离

    150m(⽩天遮阳)

    激光轴与视准轴 不共轴误差

    ≤10"

    显示器

    类型

    LCD,双行,线段式

    数据输入输出

    接口

    RS-232C

    机载电池

    电源

    可充电镍氢电池

    电压

    直流4.8V

    连续工作时间

    8h

    使用环境

    使用环境温度

    -20℃~+50℃

    尺寸及重量

    仪器外形尺寸

    160 X 150 X 330mm

    重量

    5.2kg


    * 本资料仅供参考,为不断提高产品性能,本彩页中所有图片及性能参数如有改动,恕不另行通知,敬请谅解!
