    觅境

    产品简介

    觅境ME系列测量系统是一款融合RTK、激光SLAM、机器视觉、组合导航等技术的全新智能化测绘装备,多元技术深度融合,具备在密林、楼宇、室内等弱GNSS信号或无GNSS信号区域主动感知与探索的能力,实现高精度定位和场景精准还原,满足国土规划、水利测量、电力测量、矿山管理、交通设施、智慧城市、城市改造、城市地下空间规划等多行业多场景应用需求。

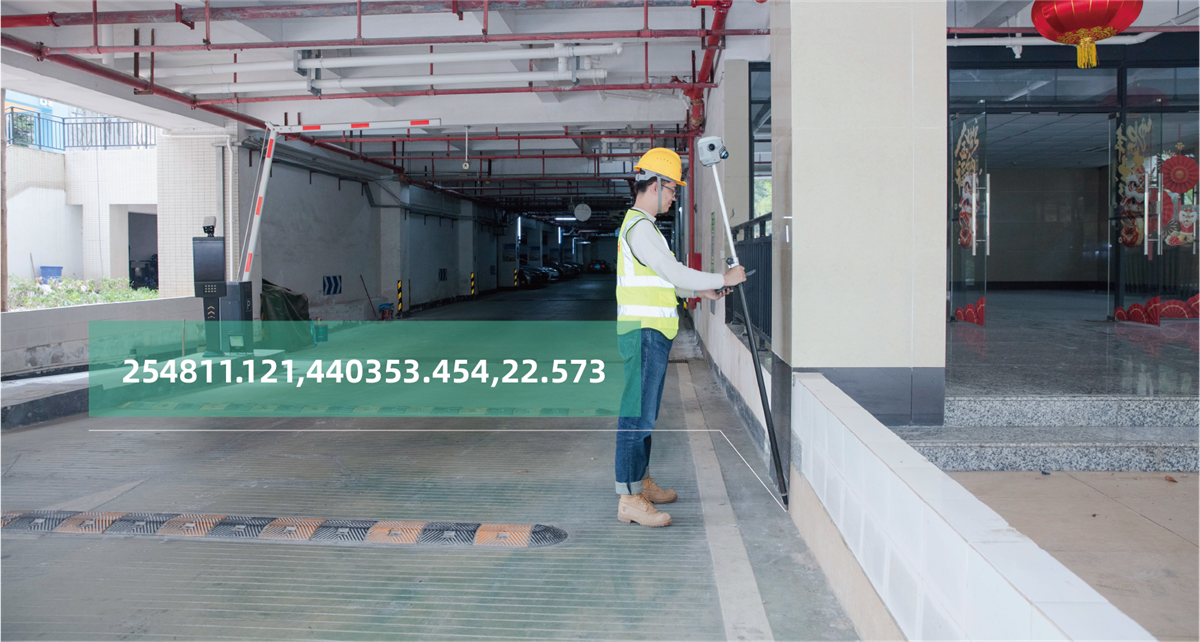

    创新型“组合解”技术,无卫星信号也能厘米级定位

    采用RTK与SLAM双算法架构,通过卫星信号与激光SLAM实时互验,彻底突破卫星遮蔽场景限制。即使在室内、隧道、地下空间等复杂环境,仍可保持厘米级定位精度。

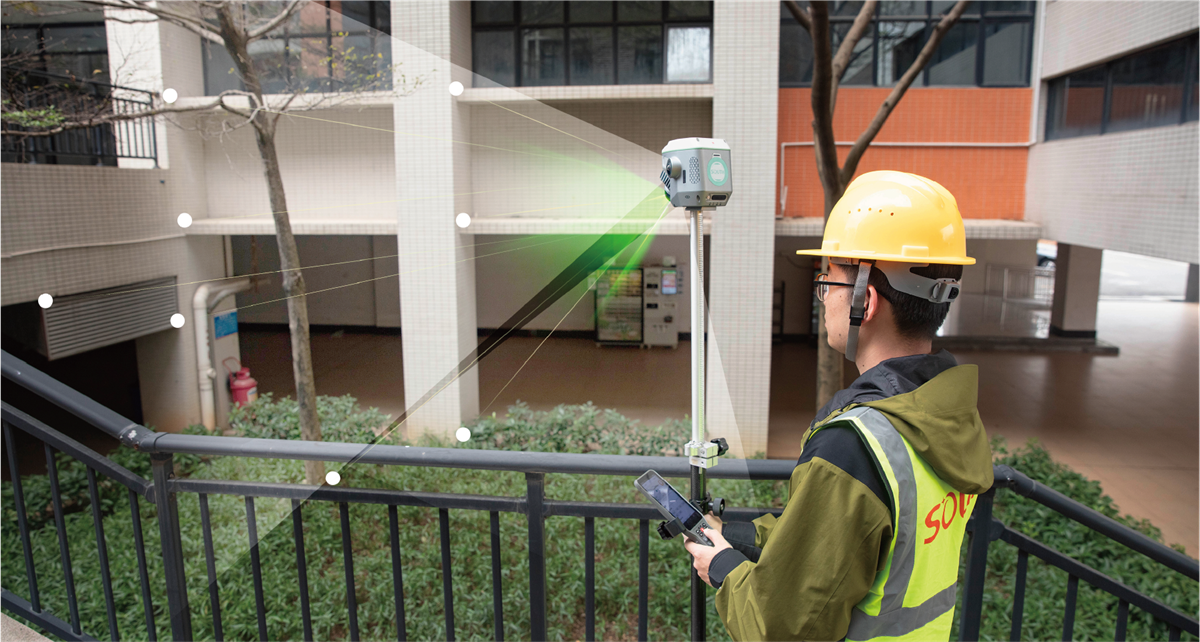

    非接触式“隔空测量”,秒级批量获取目标

    搭载量子级激光感知模组,每秒采集20万点云数据。通过智能影像匹配引擎,实现隔空测量,单次扫描即可获取全域坐标信息,外业效率较传统方式提升数倍。

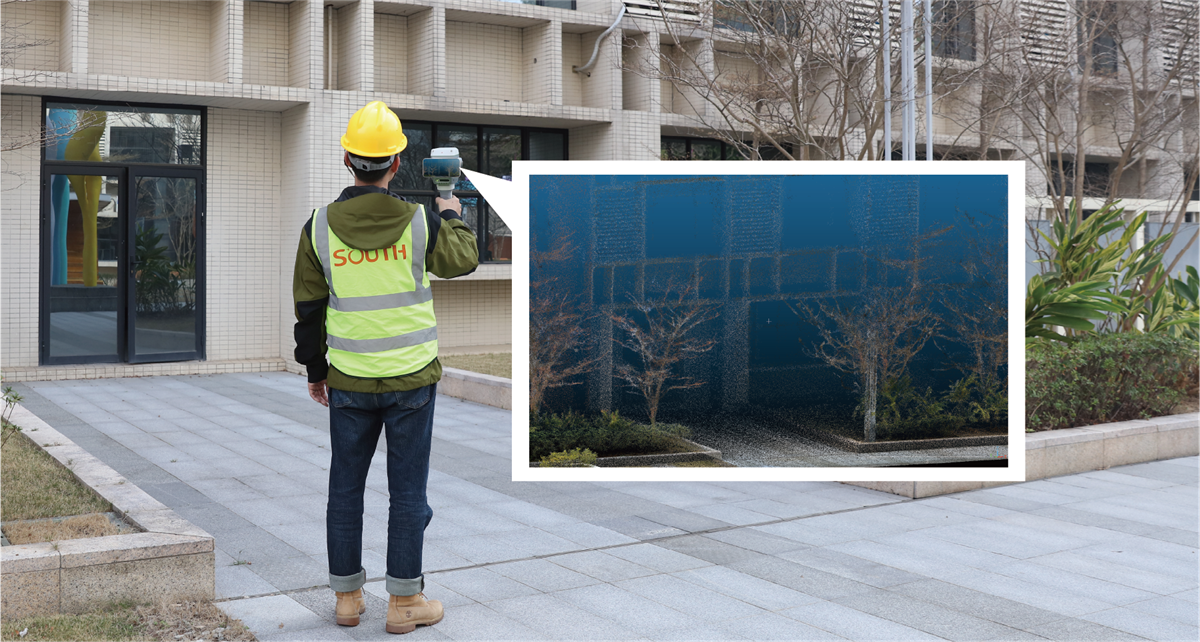

    点云实时预览,真彩实景复刻

    内嵌英伟达高性能AI处理器,支持实时点云解算与真彩色点云预览,外业现场即可浏览、量测。同时,自研算法可实时监测项目进度与点云精度,避免返工,提高作业效率。

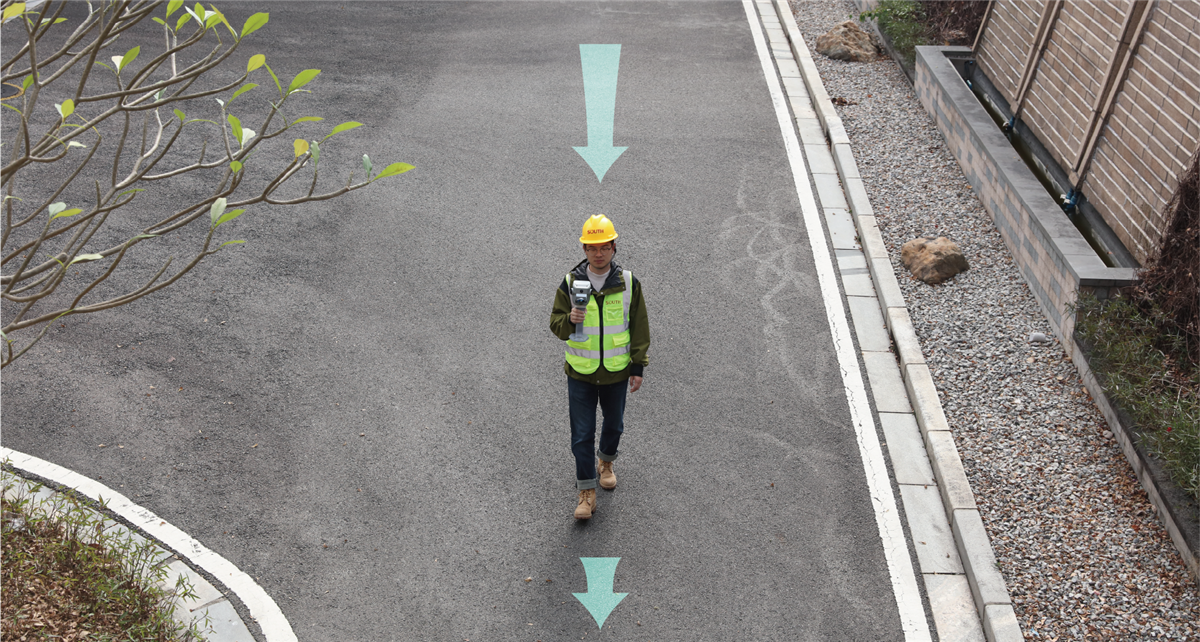

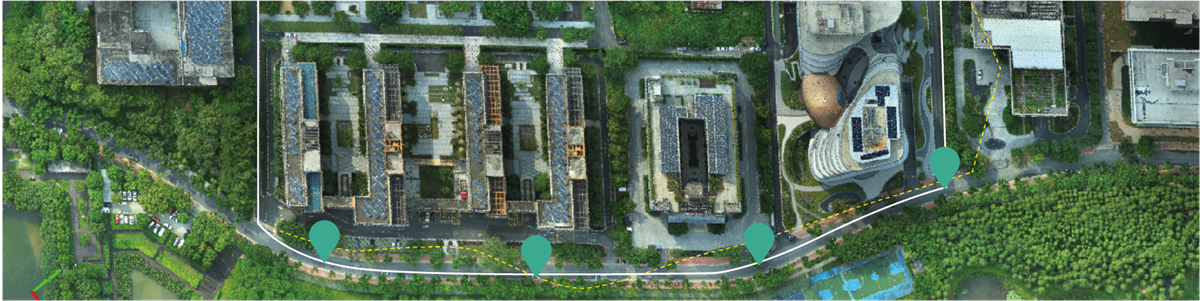

    免回环设计,自由规划作业路线

    RTK实时校准,无需依赖回环校正,用户可自由规划采集路线,大幅提升外业效率,尤其适用于大范围、复杂场景的快速测量。

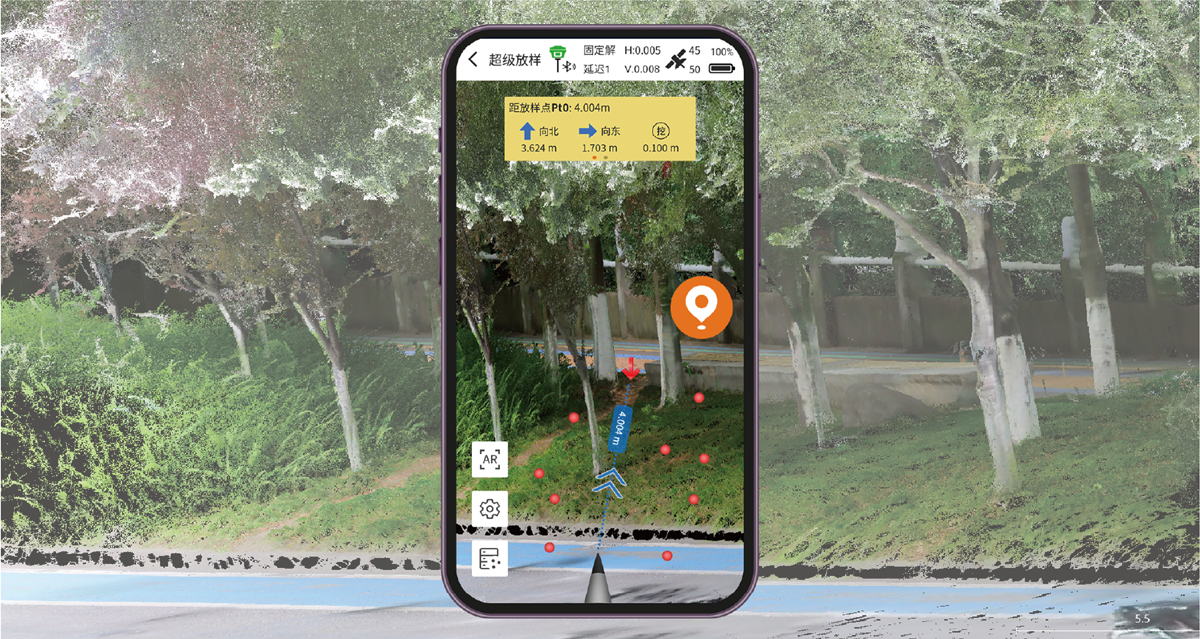

    三维可视化显示,智能引导精确放样

    创新三维点云可视化系统,支持多目标点位智能标定与路径规划。测量员可通过AR界面实时查看放样轨迹,结合智能导航指引,精确找寻目标,大大缩减作业耗时。

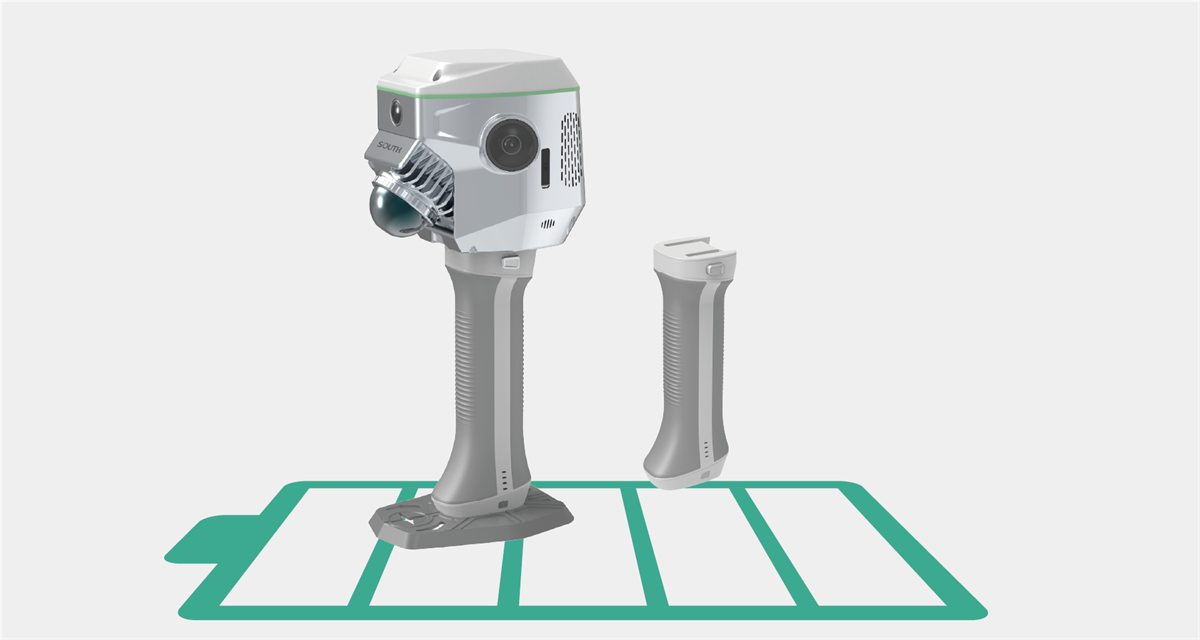

    多路独立供电系统,热插拔无感切换

    主机支持内置电池、手柄电池及外接电源同时供电,采用不断电更换电源设计,无需重启系统及重新初始化,保障大场景、长时间作业的连续性,提升作业效率。

    RTK+SLAM双擎纠偏,有效抑制误差累积

    融合高精度RTK数据,对SLAM算法进行精准修正,显著提升定位稳定性与精度,有效抑制误差累积,实现高精度点云数据采集,轻松应对复杂测绘环境,确保数据可靠性。

    技术指标

    配置

    详细参数

    测量性能

    信号跟踪

    1598通道;BDS-2:B1I、B2I、B3I;BDS-3:B1I、B3I、B1C、B2a、B2b


    GPS: L1C/A,L2P,L2C,L5,L1C*;GLONASS: G1,G2,G3*;Galileo:E1,E5b,E5a,E5 AltBoc*,E6c*


    SBAS:L1C/A,L5*;QZSS:L1 、L2C、 L5;IRNSS:L5*

    GNSS特性

    定位输出频率 1Hz~20Hz;初始化时间 小于10秒;初始化可靠性 >99.9%;


    全星座接收技术,能够支持来自所有现行的和规划中的GNSS星座信号;


    高可靠载波跟踪技术,提高载波精度,提供高质量原始观测数据;


    智能动态灵敏度定位技术,适应各种环境变换,适应恶劣、远距离定位环境

    定位精度

    静态测量精度

    平面:±(2.5+0.5×10-6D)mm;高程:±(5+0.5×10-6D)mm;(D为所测量的基线长度)

    RTK测量精度

    平面:±(8+1×10-6D)mm;高程:±(15+1×10-6D)mm;(D为所测量的基线长度)

    断点续测

    水平精度RTK:5+10mm/分钟RMS;垂直精度RTK: 5+20mm/分钟RMS

    点云精度

    相对精度

    <1cm

    绝对精度

    <5cm

    惯导

    惯导倾斜测量

    内置IMU惯性测量传感器,支持惯导倾斜测量功能,根据对中杆倾斜方向和角度自动校正坐标

    IMU更新率

    200HZ

    倾斜角度

    0°~60°

    倾斜补偿精度

    1.8米杆;RMS:8 mm + 0.7 mm/°tilt;(tilt为倾斜角度)

    通讯

    网络模块

    配备4G全网通高速网络通讯模块,兼容各种CORS系统接

    入。内置ESIM卡,标配3年测绘流量

    蓝牙

    BT4.2(BR/EDR+BLE)蓝牙标准

    WIFI

    802.11b/g/n标准,具有WIFI热点功能


    任何智能终端均可接入接收机,对接收机进行功能配置


    接收机可接入WIFI,通过WIFI进行差分数据播发或接收

    NFC无线通信

    采用NFC无线通信技术,手簿与主机触碰即可实现蓝牙自动配对(需手簿同样配备NFC无线通信模块)

    硬件

    接口

    Type_C口(充电、带串口功能)


    SIM卡接口


    拓展TF卡接口

    存储

    内置64G固态存储(512G可拓展)

    重量

    单整机重量约1.2kg(含内置电池)

    供电

    支持手柄电池供电,支持外接电源供电


    支持外置电源和内置电池热切换


    (无需关机即可完成电源切换)

    防护等级

    IP64

    温度

    工作温度:–20 °C至+55 °C


    存储温度:–40 °C至+85 °C

    相机参数

    数量

    4

    像素

    1200W*2


    800W*1


    200W*1

    激光雷达

    人眼安全级别

    Class1 人眼安全

    测程

    40m@10% 反射率;70m@80%反射率

    角度

    水平 360°, 竖直 -7°~52°

    点云输出

    20万点/秒

    融合功能

    连续定位

    <0.05% * 累积距离

    组合解

    支持,无信号或弱信号能实现厘米级定位

    隔空测量

    支持,可无接触式批量获取目标点坐标



    * 本资料仅供参考,为不断提高产品性能,本彩页中所有图片及性能参数如有改动,恕不另行通知,敬请谅解!
